Створення автономної системи енергопостачання в умовах нестабільної мережі є критичною необхідністю для кожного українця. Коректне підключення інвертора забезпечує не лише безперебійну роботу побутової техніки, а й безпеку всієї оселі, запобігаючи коротким замиканням та пожежам. Інвертор виступає як центральний вузол, що перетворює постійний струм від акумуляторів у змінний 220В, вимагаючи суворого дотримання інженерних стандартів монтажу та експлуатації пристрою.
Робочі параметри та архітектура перетворювача
Вибір архітектури системи починається з визначення форми вихідного сигналу та вхідної напруги для забезпечення оптимальної роботи.
| Тип обладнання | Номінальна потужність (Вт) | Пікова потужність (пуск) | Рекомендований тип сигналу |
|---|---|---|---|
| Холодильник (інверторний) | 150 — 300 | 1200 — 1500 | Чиста синусоїда |
| Насос опалення | 45 — 100 | 300 — 400 | Чиста синусоїда |
| Зарядні пристрої, ТЕНи | 100 — 2000 | 100 — 2000 | Будь-який тип |
| Свердловинний насос | 800 — 1200 | 3000 — 4500 | Чиста синусоїда |
Чиста синусоїда є обов’язковою для котлів, насосів та холодильників, оскільки забезпечує правильну роботу електродвигунів і запобігає їхньому перегріву. Модифікований сигнал підходить лише для простих освітлювальних приладів або ТЕНів. Важливо правильно обрати вольтаж вхідного ланцюга: 12В доцільно використовувати для систем до 1 кВт, тоді як 24В або 48В є стандартом для великих навантажень, що дозволяє значно зменшити силу струму в кабелях і знизити теплові втрати.
Сумісність накопичувачів енергії з обладнанням
Сучасні системи базуються на літій-залізо-фосфатних накопичувачах, які демонструють кращу ефективність порівняно з класичними AGM рішеннями.
Наявність інтегрованої або зовнішньої плати BMS є критичною умовою для контролю стану кожної комірки, балансування напруги та захисту від критичного розряду.
LiFePO4 акумулятори підтримують глибокий розряд до 90% без втрати ресурсу та заряджаються втричі швидше за свинцеві аналоги. Час автономної роботи прямо залежить від ємності (Аг) та потужності навантаження. Для стабільної експлуатації необхідно налаштувати параметри інвертора відповідно до хімії батареї, щоб уникнути передчасного старіння активної маси через перезаряд.
Параметри експлуатації батарей:
- Напруга відсічки. Мінімальний рівень розряду для літієвих елементів зазвичай становить 10.8В — 11.2В для 12-вольтової збірки, що надійно запобігає деградації.
- Температурний режим. Експлуатація повинна відбуватися в межах від +5 до +35 градусів, оскільки зарядка літію при мінусових температурах категорично заборонена.
- Максимальний струм. Рекомендована швидкість заряду складає 0.2C — 0.5C від номінальної ємності, що дозволяє зберегти ресурс на рівні понад 4000 повних циклів.
- Балансування комірок. Процес вирівнювання напруги активується автоматично при досягненні верхнього порогу заряду для запобігання перенапруги на окремих банках.
- Глибина розряду. Оптимальний параметр DoD для систем LiFePO4 встановлюється на рівні 80 — 90% для забезпечення тривалої автономності та безпеки будинку.
При розрахунку часу роботи варто враховувати ККД перетворювача, який зазвичай становить 85 — 92%. Висока ємність дозволяє живити потужні прилади довше, але вимагає відповідного зарядного струму від мережі для повного відновлення енергії в коротких перервах між вимкненнями світла.
Використання перекидного рубильника для введення резерву

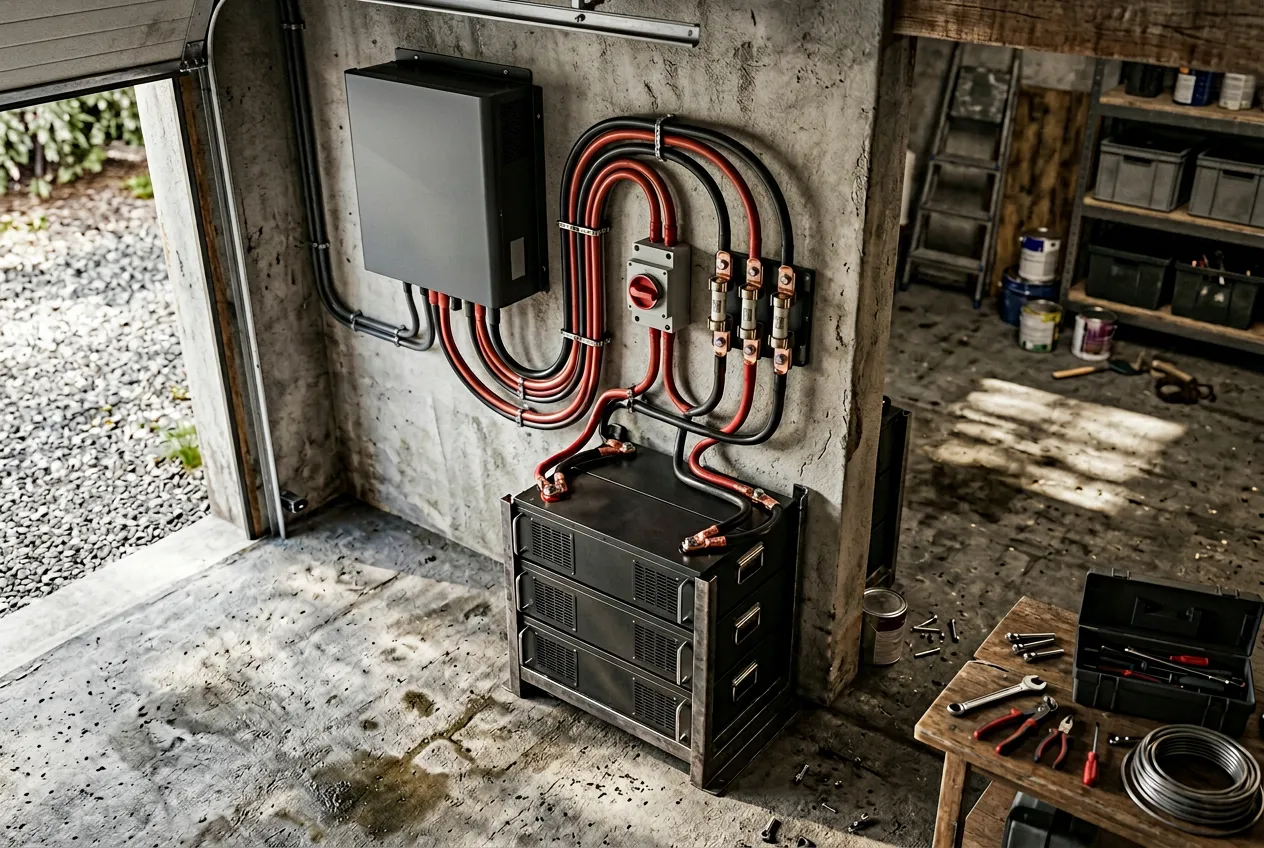

Інтеграція обладнання в загальну електромережу будинку потребує обов’язкового використання трипозиційного перемикача введення резерву. Цей пристрій типу I-0-II забезпечує механічне розривання зв’язку з центральною лінією перед тим, як подати напругу від інвертора в мережу будинку. Така схема фізично виключає можливість зустрічного струму, який виникає при раптовому відновленні живлення в мережі, що миттєво спалює електроніку перетворювача та створює ризик масштабної пожежі в електрощитку через коротке замикання на вхідних лініях.
Монтаж вузла перемикання повинен здійснюватися лише сертифікованими фахівцями, оскільки помилки в комутації призводять до анулювання гарантії на обладнання та небезпеки для життя.
Рубильник встановлюється після лічильника та вхідного автомата. Він дозволяє оперативно перемикатися між трьома станами: живлення від міста, повне знеструмлення об’єкта та робота від автономного інвертора.
Вимоги до перерізу та матеріалу з’єднувальних дротів

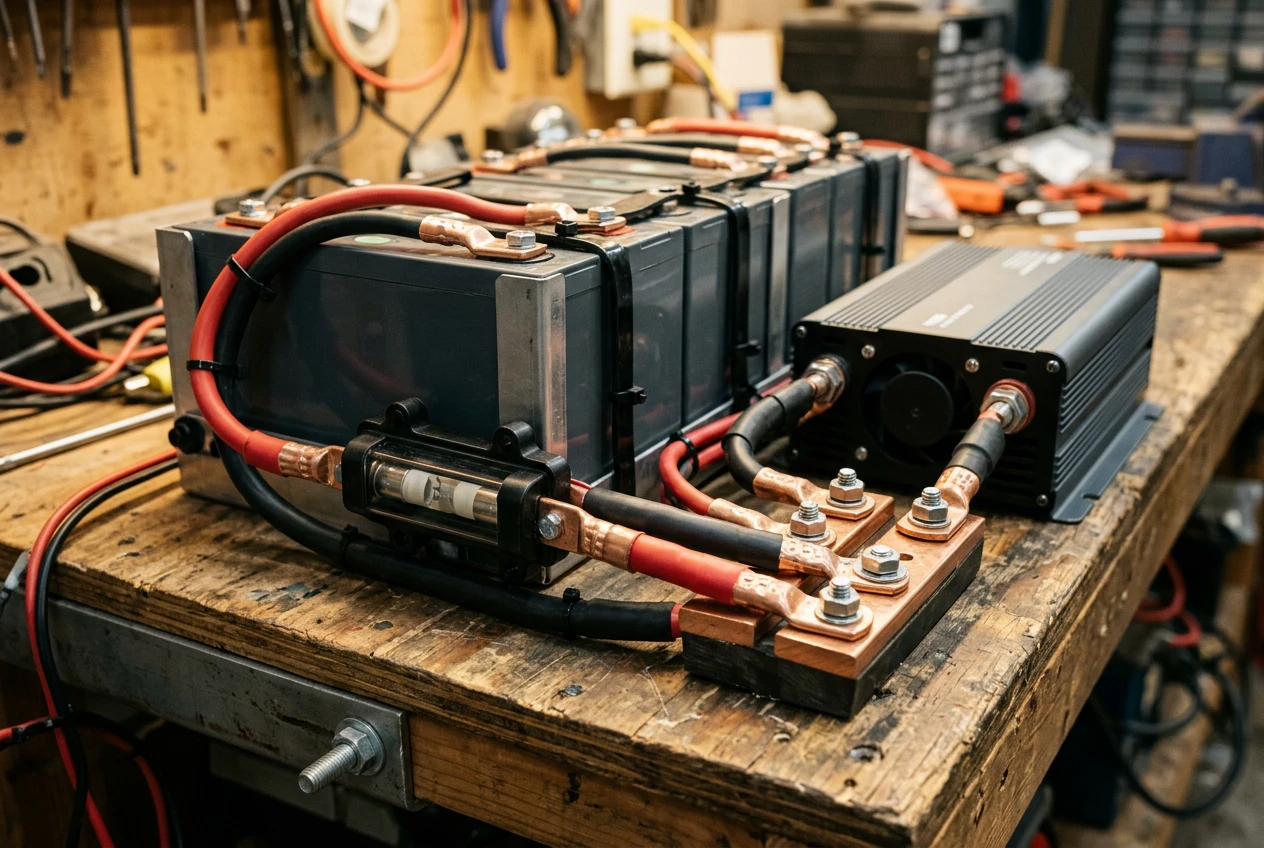

Якість з’єднувальних дротів та їхня провідність безпосередньо впливають на ефективність передачі енергії від накопичувача до споживача. Використання мідних багатожильних кабелів дозволяє мінімізувати втрати напруги та перегрів контактів.
Фізичні властивості міді забезпечують низький опір, проте довжина кабелів між акумулятором та інвертором не повинна перевищувати 1.5 метра. Чим довші дроти, тим більшим має бути їхній переріз для компенсації падіння напруги. Навіть незначне відхилення від норм призводить до того, що інвертор сигналізує про розряд АКБ через різке просідання вольтажу під навантаженням, навіть якщо батарея повністю заряджена.
Стандарти перерізу кабелю:
- Потужність до 1 кВт. При навантаженні до 1000 Вт та вхідній напрузі 12В використовуються мідні дроти з перерізом не менше 16 мм² для запобігання нагріванню.
- Потужність 2 кВт. Для систем середньої продуктивності стандартом є кабель 25 мм², що дозволяє уникнути втрат при великих пускових струмах понад 150 Ампер.
- Потужність понад 3 кВт. При високих навантаженнях необхідно використовувати провід 35 — 50 мм² або паралельне підключення кількох кабелів однакової довжини.
- Напруга 24В та 48В. При збільшенні вольтажу АКБ вимоги до перерізу зменшуються, проте для надійності рекомендується зберігати запас по товщині жили.
- Якість ізоляції. Слід обирати кабелі з гнучкою термостійкою ізоляцією, яка не тріскається при вигинах та витримує тривалий термічний вплив під навантаженням.
Використання якісних мідних наконечників-гільз та їхнє професійне обтискання є обов’язковим для надійного контакту. Щільне затискання клем запобігає іскрінню та термічному руйнуванню ізоляції. Регулярна перевірка моментів затяжки контактних груп дозволяє уникнути перехідного опору, який є головною причиною оплавлення корпусів обладнання при тривалій експлуатації на великих струмах.
Встановлення запобіжників та організація заземлення
Захист ланцюга постійного струму та організація безпечного заземлення є фінальним етапом створення надійної автономної системи живлення квартири чи будинку.
| Потужність інвертора | Робоча напруга | Номінал запобіжника (DC) |
|---|---|---|
| 1000 Вт | 12 В | 100 А |
| 2000 Вт | 12 В | 200 А |
| 3000 Вт | 24 В | 150 А |
| 5000 Вт | 48 В | 125 А |
Тримач запобіжника монтується на позитивному проводі якомога ближче до клеми акумулятора. Це захищає кабель від загоряння у випадку короткого замикання всередині інвертора або пошкодження ізоляції самого дроту. Номінал запобіжника обирається із запасом 20 — 25% від максимального вхідного струму пристрою. Використання автоматичних вимикачів змінного струму в колі DC категорично заборонено через неможливість швидкого гасіння електричної дуги.

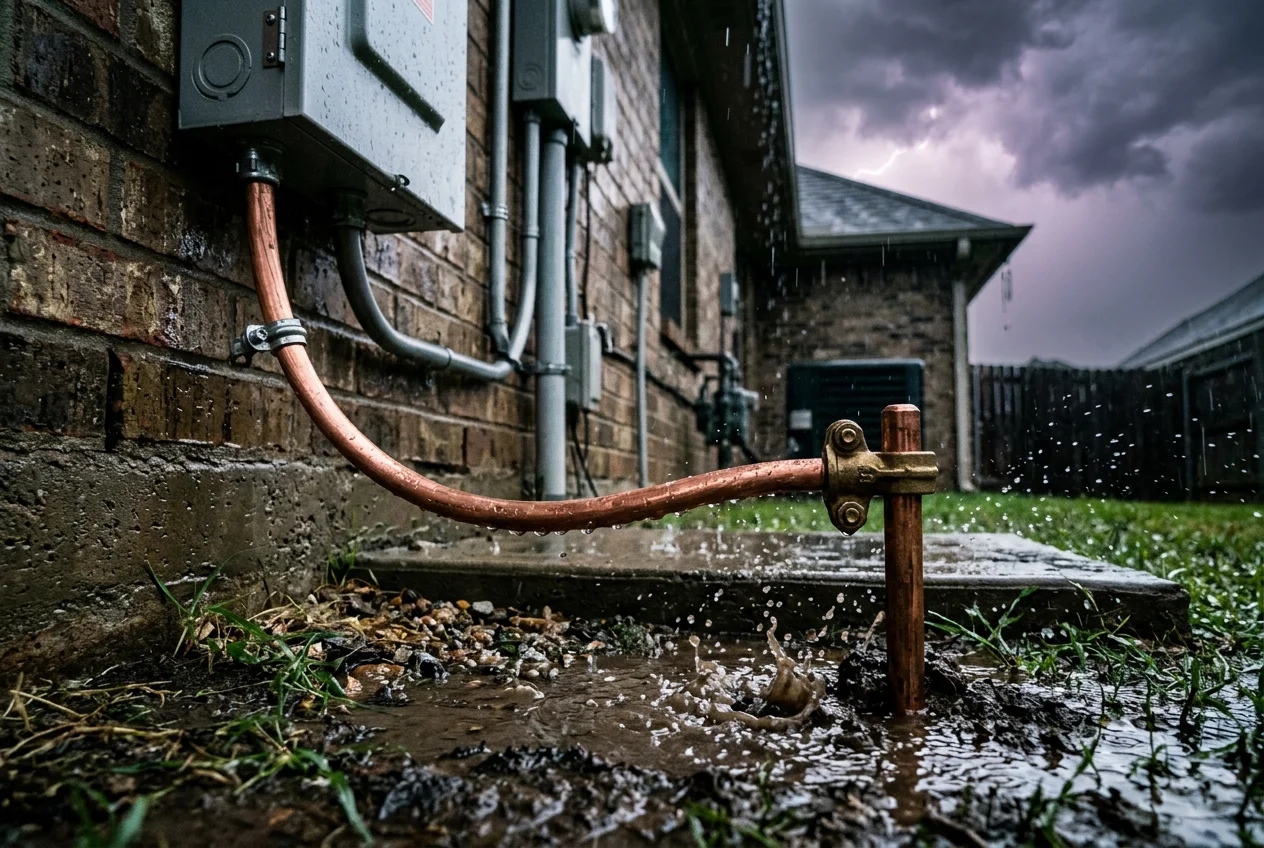

Корпус інвертора обов’язково підключається до загального контуру заземлення будівлі. Це необхідно для відведення статичної електрики та захисту користувачів від ураження струмом у разі пробою ізоляції всередині пристрою на металеві елементи конструкції. Відсутність заземлення може спричинити вихід з ладу чутливої електроніки керування.
Недопустимі схеми живлення домашніх приладів
Існує критично небезпечна практика використання кабелів із двома вилками на кінцях для подачі напруги в домашню розетку від інвертора. Це грубе порушення техніки безпеки, що призводить до вигорання внутрішньої проводки в стінах через перевантаження окремих ліній, які не розраховані на такий транзит струму. Крім того, випадкове ввімкнення вхідного автомата при такій схемі миттєво знищує інвертор зустрічним струмом із міської мережі, що супроводжується вибухом компонентів та ризиком виникнення пожежі.
Така схема створює смертельну загрозу для електриків, які працюють на лініях. Коли ви подаєте напругу в розетку без розриву мережі, струм йде назовні через лічильник. Фахівці можуть отримати удар струмом 220В, вважаючи ділянку знеструмленою.
Чи гарантує правильний монтаж стабільність автономного живлення?
Надійність енергосистеми базується на тріаді: якісне обладнання з чистою синусоїдою, сучасні LiFePO4 накопичувачі та механічне розділення мереж перемикачем I-0-II. Вибір конкретних параметрів кабелів та захисних елементів завжди залежить від сумарної потужності споживачів, проте дотримання технічних регламентів монтажу залишається незмінною умовою. Лише такий комплексний підхід перетворює звичайний перетворювач на повноцінний і безпечний вузол енергонезалежності, що працюватиме роками без аварій та виходу з ладу вашої побутової техніки.
