Наявність справного контуру заземлення є критичним фактором безпеки, що захищає мешканців від ураження електричним струмом у разі пошкодження ізоляції приладів.
Перевірка системи необхідна під час купівлі житла, після капітального ремонту електромережі або при заміні побутової техніки. Основний принцип роботи заземлення полягає у створенні шляху з мінімальним опором, через який небезпечний електричний потенціал миттєво відводиться від корпусу пристрою безпосередньо в землю, що запобігає травмуванню людини та виходу обладнання з ладу.
Візуальна ідентифікація заземлювальних контактів у розетках та щитку
Первинний огляд дозволяє швидко визначити, чи передбачено заземлення в конкретній точці підключення та чи відповідає монтаж загальноприйнятим технічним стандартам.
Ознаки наявності захисту:
- Металеві вусики. У розетках типу Schuko зверху та знизу розташовані спеціальні пружинні контакти для з’єднання з вилкою.
- Колір ізоляції. Згідно з правилами улаштування електроустановок, для PE-провідника використовується виключно жовто-зелене маркування.
- Кількість жил. До кожної розетки має підходити три окремих дроти, а не два, як у застарілих системах без заземлення.
- Шина в щитку. У розподільному вузлі всі жовто-зелені дроти повинні збиратися на окремій металевій планці, з’єднаній із загальним контуром.
Важливо пам’ятати, що наявність жовто-зеленого дроту в підрозетнику ще не гарантує його фізичного підключення до контуру в землі, оскільки майстри іноді залишають його “в повітрі”.
У квартирному щитку слід звернути увагу на товщину магістрального провідника заземлення — він зазвичай має такий самий або більший переріз, ніж фазний дріт, що приходить від лічильника. Переконайтеся, що контакти на шині надійно затиснуті гвинтами, не мають ознак обгорання ізоляції або окислення металу, які можуть перешкоджати проходженню струму.
Присутність у щитку пристроїв захисного відключення (ПЗВ) або диференційних автоматів також є непрямою ознакою наявності системи заземлення, оскільки ці прилади працюють максимально ефективно саме в трипровідних мережах.
Тестування заземлення за допомогою контрольної лампи
Використання звичайної лампи розжарювання є одним із найбільш наочних способів перевірки працездатності захисного провідника без використання складних електронних приладів.
Під час роботи з відкритою лампою та оголеними контактами слід бути максимально обережними, щоб не торкнутися частин під напругою та не спровокувати коротке замикання.
Для тесту використовується стандартний патрон із вкрученою лампою потужністю 40–60 Вт, до якого під’єднано два ізольованих дроти з оголеними та залуженими кінцями. Спочатку необхідно перевірити працездатність самого інструмента, вставивши кінці дротів у гнізда розетки — лампа повинна яскраво засвітитися, що підтверджує наявність напруги між фазою та робочим нулем.
Після цього один дріт залишають у фазному гнізді, а інший притискають до металевого заземлювального контакту (вусика) на корпусі розетки. Якщо лампа світиться так само яскраво, як і в першому випадку, це означає, що заземлювальний провідник справний і має надійний зв’язок із контуром будівлі.
Особливу увагу варто звернути на поведінку захисної автоматики в щитку під час проведення такого експерименту, оскільки сучасні системи мають реагувати на витік струму. Якщо в колі встановлено ПЗВ (пристрій захисного відключення), то при торканні лампою контакту “земля” він повинен миттєво вимкнути живлення, оскільки сприймає проходження струму через лампу на землю як аварійну ситуацію.
Відсутність світіння лампи при контакті з клемою заземлення однозначно вказує на обрив захисної лінії або її повну відсутність у схемі електропостачання приміщення.

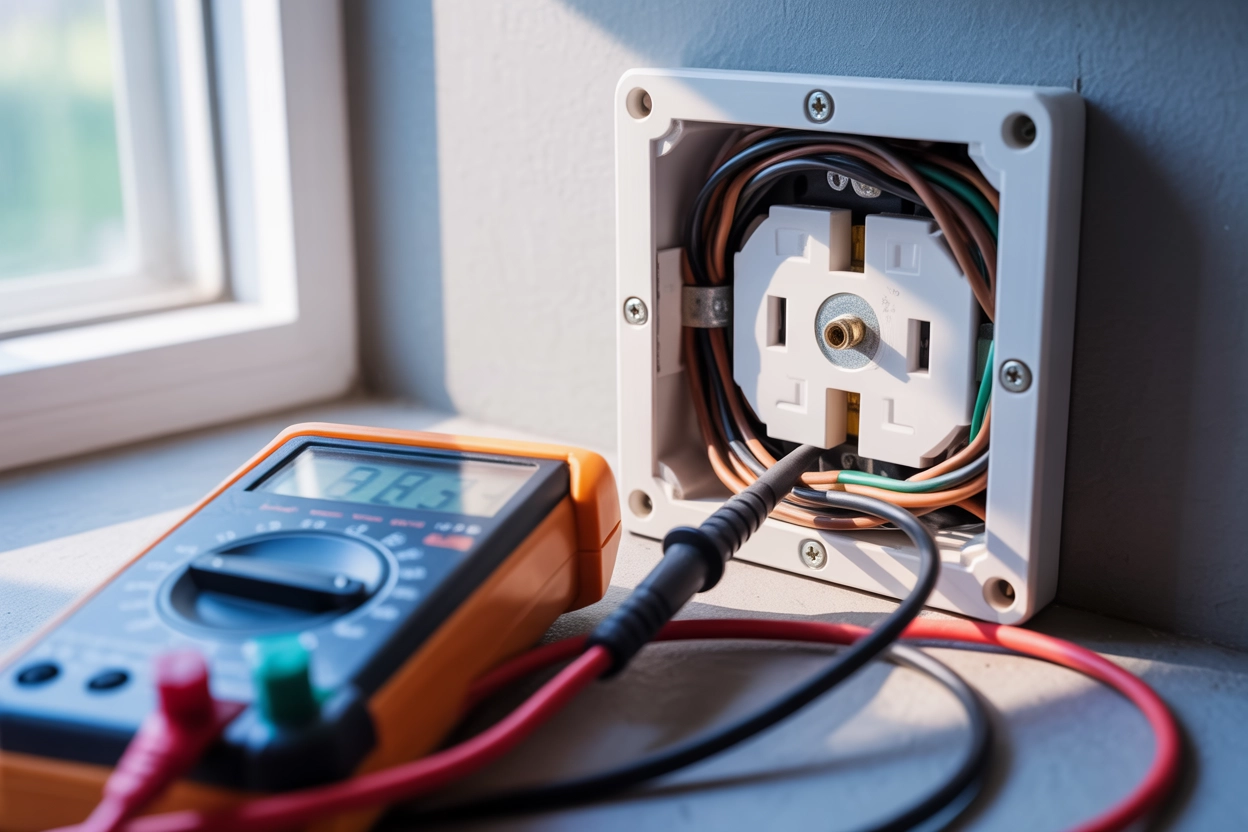

Використання мультиметра для вимірювання напруги на контактах
Цифровий мультиметр дозволяє отримати точні кількісні показники стану мережі, що допомагає виявити не лише наявність заземлення, а й можливі проблеми з якістю контактів.
| Комбінація контактів | Очікуваний результат (В) | Стан мережі |
|---|---|---|
| Фаза — Нуль | 220–230 | Норма |
| Фаза — Земля | 220–230 | Заземлення присутнє |
| Нуль — Земля | 0–10 | Коректна робота |
На першому етапі перемикач мультиметра встановлюється в режим вимірювання змінної напруги з межею 750 або 250 Вольт залежно від моделі приладу. Щупи вставляються в обидва отвори розетки для визначення фактичної напруги в мережі, яка зазвичай становить близько 230 В, що є базовим значенням для подальших порівнянь.
Далі один щуп залишається у фазному отворі (якщо невідомо, де фаза, її можна знайти індикаторною викруткою), а другий прикладається до заземлювальної пластини розетки. Показники на екрані приладу мають бути ідентичними до попереднього виміру або відрізнятися на кілька вольтів у межах похибки, що підтверджує цілісність лінії.
Третій крок передбачає вимірювання різниці потенціалів між робочим нулем та захисним заземленням, що дозволяє оцінити “чистоту” мережі від зайвих наведень та перекосів. В ідеально змонтованій системі прилад покаже 0 В, проте на практиці допускаються невеликі значення в діапазоні до 5–10 В, що пояснюється нерівномірним навантаженням на фази в багатоквартирному будинку.
Якщо ж напруга між нулем та землею дорівнює напрузі мережі (220 В), це свідчить про серйозну помилку монтажу, де на заземлювальний контакт випадково подано фазу.
При отриманні результатів, де напруга між фазою та землею значно нижча за 220 В, можна зробити висновок про високий опір контакту або сильне окислення з’єднань у розподільних коробках чи щитку.

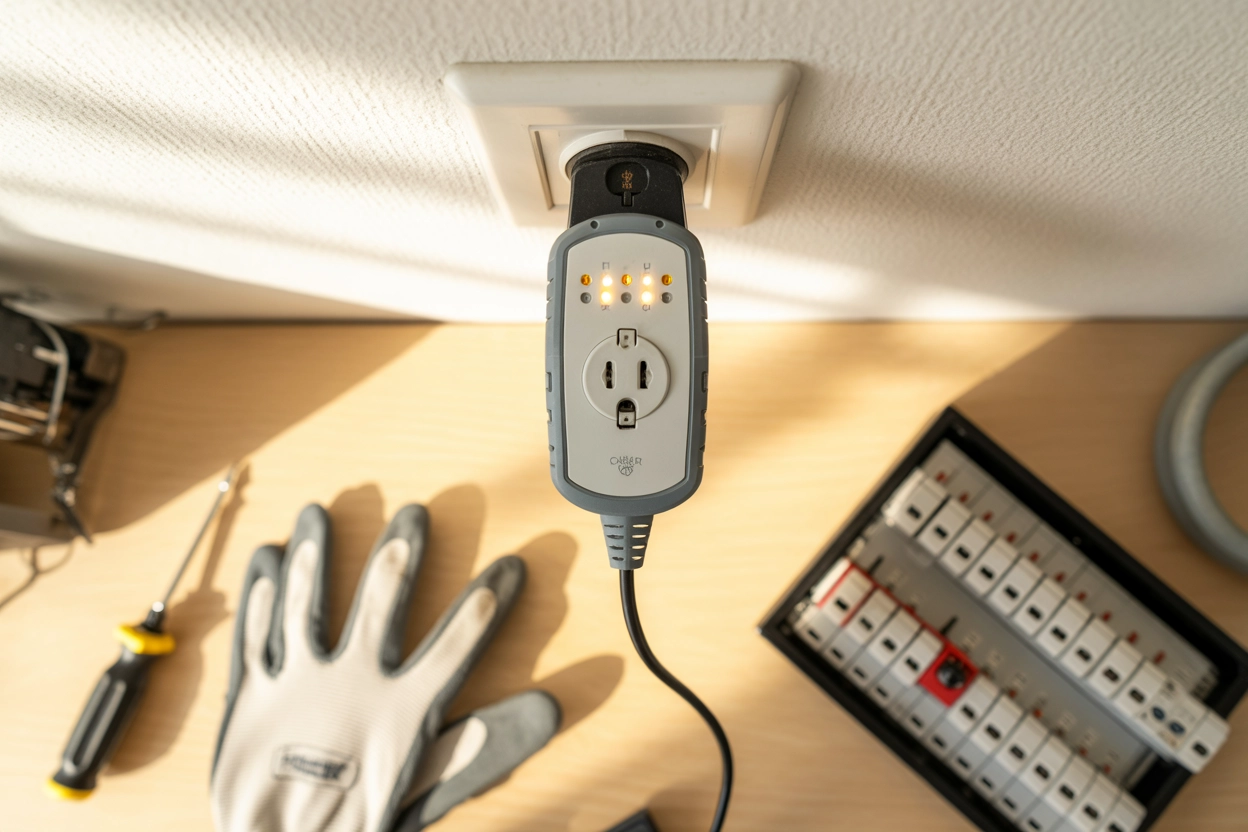

Спеціалізовані індикаторні викрутки та тестери розеток
Для тих, хто не має досвіду роботи з мультиметром, існують простіші інструменти, що дозволяють провести швидку діагностику за лічені секунди.
Послідовність дій з тестером:
- Підключення пристрою. Компактний тестер вставляється безпосередньо в розетку як звичайна вилка.
- Аналіз індикації. На корпусі приладу загоряється комбінація з трьох світлодіодів різного кольору.
- Звірка зі схемою. Користувач порівнює світлові сигнали з таблицею, надрукованою на самому тестері.
- Перевірка ПЗВ. Багато моделей мають кнопку “Test”, яка імітує витік струму для перевірки спрацювання захисту.
Сучасні активні індикаторні викрутки з власним елементом живлення також можуть визначати наявність землі: при доторканні пальцем до контакту викрутки та торканні жалом до заземлювача, світлодіод має світитися слабше, ніж на фазі.
Перевага портативних тестерів розеток полягає в їхній здатності розпізнавати специфічні помилки, як-от переплутані місцями фаза та земля, що є вкрай небезпечним для життя користувача.
Використання таких пристроїв є найбезпечнішим методом для домашнього майстра, оскільки воно повністю виключає прямий контакт з відкритими струмопровідними частинами під час проведення замірів.
Перевірка цілісності з’єднання з контуром через металевий зв’язок
Металевий зв’язок — це надійне фізичне з’єднання між корпусом електроприладу та головною заземлювальною шиною, яке має забезпечувати безперешкодний прохід великих струмів.
Для детальної діагностики цього вузла використовується режим омметра на мультиметрі, за допомогою якого вимірюється опір між клемою заземлення в розетці та шиною в розподільному щитку. Попередньо необхідно вимкнути живлення всієї мережі, щоб уникнути пошкодження вимірювального приладу та гарантувати безпеку під час робіт.
Якість металевого зв’язку безпосередньо впливає на швидкість спрацювання автоматичних вимикачів під час короткого замикання на корпус приладу.
Згідно з нормами технічної експлуатації, значення опору металевого зв’язку на кожній ділянці не повинно перевищувати 0,1 Ом, що гарантує миттєве відведення потенціалу. Якщо прилад показує значно більші значення, необхідно перевірити всі перехідні з’єднання, болтові клеми та місця пайки на предмет механічного ослаблення або впливу вологи.
Особливу увагу слід приділити відсутності іржі на місцях приєднання дротів до металевих конструкцій або шин, оскільки продукти корозії є діелектриками та створюють великий перехідний опір.
Виявлення імітації заземлення (занулення) в електропроводці
Імітація заземлення, відома як “занулення”, є грубим порушенням техніки безпеки, яке часто зустрічається в старих будинках при спробах “осучаснити” мережу без прокладання нових дротів.
Цей підступ полягає у встановленні короткої перемички всередині розетки між нульовою клемою та заземлювальним вусиком, що створює хибне враження безпеки при перевірці простою індикаторною викруткою.
Ризики занулення:
- Поява фази на корпусі. При будь-якому обриві або відгоранні “нуля” на лінії, вся напруга мережі опиняється на корпусах підключених приладів.
- Помилкове спрацювання ПЗВ. Пристрої захисту можуть вибивати без видимих причин через вирівнювання потенціалів через корпус.
- Небезпека при перемиканні. Якщо електрик випадково переплутає фазу та нуль на вході в будинок, усі заземлені прилади стануть смертельно небезпечними.
Для виявлення цієї небезпечної схеми необхідно зняти кришку розетки та візуально перевірити кількість дротів: якщо їх лише два, а між контактами стоїть перемичка — це занулення. Також можна скористатися мультиметром у режимі прозвонки при вимкнених електроприладах: повна відсутність опору (0 Ом) між N та PE часто вказує на пряму перемичку.
Важливо розуміти, що занулення не захищає людину так, як це робить повноцінний контур, а навпаки, створює додаткові приховані загрози, які важко контролювати без спеціальних знань.
Виявлення такої схеми вимагає негайного демонтажу перемичок та звернення до фахівців для організації правильної системи захисного заземлення типу TN-S або TN-C-S.
Вимірювання опору розтікання струму професійними методами
Для отримання повної картини стану системи необхідно виміряти опір самого заземлювача — металевої конструкції, яка безпосередньо контактує з ґрунтом і розсіює струм.
| Тип мережі / Обладнання | Максимальний опір (Ом) | Примітка |
|---|---|---|
| Газовий котел | 4 | Підвищені вимоги безпеки |
| Житловий будинок (220В) | 30 | Стандартний контур |
| Лінія 380В | 10 | Трифазне введення |
Професійна перевірка виконується за допомогою спеціальних вимірювачів опору заземлення, таких як старий, але надійний М416, або сучасні цифрові прилади від виробників fluke.ua чи uni-t.ua. Методика передбачає використання двох додаткових металевих зондів, які забиваються в землю на відстані 20–40 метрів від основного контуру для створення контрольного ланцюга вимірювання.
На результати замірів суттєво впливає тип ґрунту (пісок має набагато більший опір, ніж глина) та рівень його вологості, тому найбільш достовірні дані отримують у найсухіші літні місяці або взимку під час промерзання землі. Якщо виміряний опір перевищує встановлені норми, контур необхідно розширювати шляхом додавання нових електродів або заміни ґрунту навколо них на більш електропровідний.
Для власників приватних будинків із газовими котлами діють найсуворіші правила, оскільки електроніка котла вкрай чутлива до якості заземлення, а будь-яка іскра на корпусі може призвести до катастрофічних наслідків. Регулярний контроль цього параметра дозволяє вчасно виявити деградацію металевих стержнів під землею, які з роками неминуче тоншають через електрохімічну корозію.
Якісне заземлення з низьким опором забезпечує не тільки безпеку людей, а й стабільну роботу мережевих фільтрів та захист дорогої електроніки від імпульсних перешкод і віддалених ударів блискавок.
Побутові методи дозволяють лише констатувати факт наявності електричного контакту між розеткою та землею, проте вони не замінюють комплексних випробувань сертифікованою лабораторією. Кінцевий висновок про придатність контуру залежить від сезону, вологості ґрунту та фактичного стану підземних електродів, які з часом руйнуються від іржі. Лише поєднання візуального контролю, тесту лампою та точних замірів опору дає впевненість у тому, що в критичний момент автоматика спрацює правильно, а небезпечний потенціал миттєво зникне в товщі землі.
